كيف يمنع فحص العقد البحري المركب العكسي

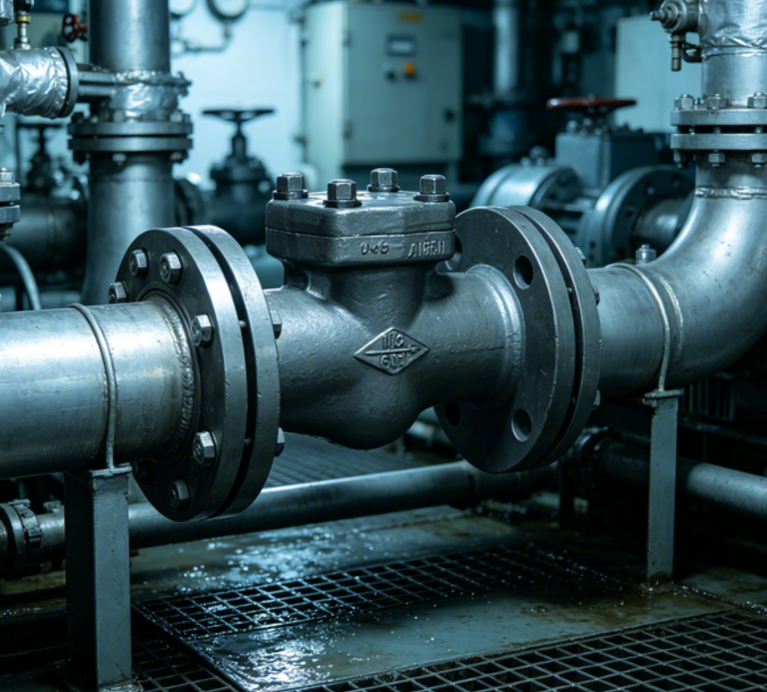

ما هو صمام فحص الحافة البحرية؟

صمام فحص الحافة البحرية هو صمام أحادي الاتجاه مصمم للاستخدام في أنظمة الأنابيب البحرية. والغرض الأساسي منه بسيط. فهو يسمح للسائل بالمرور في الاتجاه المقصود ويغلق عندما يحاول التدفق عكسه.

تصف كلمة "شفة" طريقة الاتصال. بدلاً من أن يتم توصيله فقط عن طريق الخيوط أو طرق الربط الأخرى، يحتوي الصمام على أطراف ذات حواف تتصل بفلنجات الأنابيب المطابقة. وهذا يجعل الصمام جزءًا من ترتيب أنابيب أكبر.

كلمة "بحرية" تتعلق ببيئتها المقصودة. غالبًا ما تعمل السفن والمعدات البحرية حول الماء والملح والاهتزازات وظروف التشغيل المتغيرة ومساحة التثبيت المحدودة. لذلك، يجب أن يأخذ اختيار الصمام في الاعتبار الخدمة التي سيتم استخدام المكون فيها.

يختلف صمام الفحص عن صمام العزل الذي يتم تشغيله يدويًا. وتتمثل وظيفتها الرئيسية في عدم بدء التدفق أو إيقافه عندما يختار المشغل ذلك. وبدلا من ذلك، فإنه يستجيب لاتجاه حركة السوائل.

عندما يتحرك السائل بشكل طبيعي، يتحرك عنصر الإغلاق الداخلي بعيدًا عن مقعده. وهذا يخلق مسارا للسائل. عندما يضعف التدفق أو يبدأ في الاتجاه المعاكس، يتحرك عنصر الإغلاق مرة أخرى نحو المقعد. ثم يتم تقييد الممر أو إغلاقه.

هذا الإجراء الأساسي هو ما يمنح صمام فحص الحافة البحرية وظيفة عدم العودة.

كيف يسمح الصمام بالتدفق إلى الأمام؟

يصل السائل إلى جانب المدخل، ويؤثر ضغطه وزخمه مباشرة على عنصر الإغلاق بالداخل.

بمجرد أن يبني التدفق الأمامي قوة كافية لتحريك هذا العنصر، ينفتح الممر ويستمر السائل عبر الأنبوب.

تعتمد الحركة الدقيقة على التصميم الذي تتعامل معه. يقوم صمام عدم الرجوع المتأرجح بتدوير قرصه حول المفصلة - ويدفعه التدفق الأمامي إلى الفتح، ومع انخفاض التدفق، فإنه يتأرجح للخلف. تتحرك التصميمات الأخرى بشكل مختلف تمامًا: بعضها ينزلق في خط مستقيم، والبعض الآخر يعتمد على زنبرك للمساعدة في إغلاق العنصر. آليات مختلفة، نفس الهدف الأساسي - مفتوح للتدفق إلى الأمام، وإغلاق مقابل الاتجاه المعاكس.

ما يهم هنا هو أن لا شيء من هذا يتطلب وقوف أي شخص أمام لوحة التحكم. يوفر السائل نفسه كل القوة التي يحتاجها الصمام للقيام بعمله في ظل التشغيل العادي.

وهذا هو بالضبط سبب تناسب صمامات الفحص بشكل طبيعي مع الأنظمة التي يجب إدارة اتجاه التدفق فيها تلقائيًا. يجلس الصمام في الخط ويتفاعل مع تغير الظروف حوله.

النتيجة النهائية: قطعة أنيقة جدًا من حماية التدفق. إن تحريك السائل في الاتجاه الصحيح يبقي الصمام مفتوحًا وبعيدًا عن الطريق. اقلب هذا الاتجاه، وسيتفاعل الصمام وفقًا لذلك.

ماذا يحدث عندما يحاول التدفق عكس اتجاهه؟

يبدأ التدفق العكسي عندما تتغير علاقة الضغط داخل الأنابيب. قد يبدأ السائل في التحرك نحو الجزء السابق من النظام.

عند هذه النقطة، يتم دفع عنصر الإغلاق نحو مقعده. وبمجرد وصوله إلى الوضع المغلق، يتم حظر مسار التدفق الطبيعي.

هذا هو الإجراء الرئيسي وراء منع التدفق العكسي.

تخيل أن الماء يتحرك من المضخة باتجاه جزء آخر من الوعاء. أثناء تشغيل المضخة والمياه تتحرك للأمام، يظل صمام الفحص مفتوحًا. إذا توقفت المضخة وبدأ الماء في التحرك للخلف، يستجيب الصمام للتغيير ويغلق.

وينطبق نفس المبدأ الأساسي عندما تحدث تغيرات في الضغط في مكان آخر في الأنابيب. لا يحتاج الصمام إلى فهم سبب تغير التدفق. إنه يستجيب ببساطة لاتجاه السائل.

يمكن أن تساعد هذه الاستجابة التلقائية في منع عودة السوائل إلى المضخات أو الخزانات أو المعدات الأخرى. توصف صمامات الفحص البحرية عادة بأنها أجهزة تفتح بالتدفق الأمامي وتغلق ضد التدفق العكسي.

يعتمد توقيت وجودة عملية الإغلاق على تصميم الصمام والظروف المحيطة به. ولهذا السبب يجب أن يكون اختيار صمام عدم الرجوع مرتبطًا بتطبيق الأنابيب الفعلي بدلاً من الاعتماد فقط على مظهره العام.

كيف يوقف عنصر الإغلاق التدفق العكسي؟

عنصر الإغلاق هو الجزء الذي يفصل فعليًا التدفق الأمامي عن التدفق العكسي.

عندما يتحرك السائل في الاتجاه الصحيح، يتحرك العنصر بعيدًا عن منطقة الختم. وهذا يترك ممرا مفتوحا. عندما يتغير الاتجاه، يعود العنصر نحو منطقة الختم.

بمجرد وصول العنصر إلى مكانه، يتم سد الفتحة إلى حد كبير. السائل الذي يحاول التحرك للخلف يصطدم بحاجز مغلق.

تحقق تصميمات صمام فحص الحافة البحرية المختلفة هذا الإجراء بطرق مختلفة.

يحتوي جسم الصمام على هذه الحركة داخل مسار الأنابيب. يحافظ اتصال الحافة الخارجية على الصمام آمنًا بين أقسام الأنابيب.

منطقة الختم مهمة أيضًا. يحتاج صمام الفحص إلى أن يجتمع عنصر الإغلاق ومقعده معًا بطريقة تقيد الحركة العكسية غير المرغوب فيها. يعتمد ترتيب الختم الدقيق على تصميم الصمام والخدمة.

هذا هو السبب في أن صمام عدم الرجوع هو أكثر من مجرد قطعة أنبوب بها غطاء داخلي. تساهم حركتها الداخلية وسطح الإغلاق والجسم والاتصال في وظيفة عدم العودة.

لماذا يعتبر التدفق العكسي مصدر قلق في الأنابيب البحرية؟

يمكن أن يؤدي التدفق العكسي إلى حدوث مشكلات لأن أنظمة الأنابيب البحرية غالبًا ما تربط عدة قطع من المعدات. التغيير في جزء واحد من النظام يمكن أن يؤثر على جزء آخر.

على سبيل المثال، قد تقوم المضخة بنقل السائل نحو منطقة تخزين أو قسم آخر من الوعاء. إذا توقف التدفق ولم تكن هناك حماية ضد حركة العودة، فقد يعود السائل نحو المضخة.

يمكن أن يساعد صمام الفحص في فصل اتجاهي الحركة هذين. فهو يسمح باستمرار التدفق المقصود مع تقييد الحركة في الاتجاه المعاكس.

يمكن أن يؤثر التدفق العكسي أيضًا على أنظمة الصرف والتفريغ. في بعض التطبيقات البحرية، يمكن للمياه الخارجية أن تخلق ضغطًا على المخرج. يمكن أن يساعد ترتيب عدم العودة في منع عودة المياه إلى الأنابيب الداخلية.

وتقدم تطبيقات الصرف البحري مثالا واضحا. يمكن أن تسمح صمامات فحص الصدفة أو العاصفة بالتفريغ من الوعاء أثناء الإغلاق عندما يعمل ضغط الماء الخارجي أو التدفق العكسي في الاتجاه المعاكس.

يمكن أن يكون نفس المبدأ مفيدًا في الأنظمة الأخرى حيث لا ينبغي أن يتبادل القسمان المتصلان السوائل بحرية في كلا الاتجاهين.

والغرض من ذلك ليس جعل نظام الأنابيب بأكمله أكثر تعقيدًا. إنه إدخال التحكم التلقائي في الاتجاه في مكان محدد.

أين يتم استخدام صمامات فحص الحافة البحرية بشكل شائع؟

يمكن العثور على صمامات فحص الفلنجة البحرية في العديد من أنواع الأنابيب على متن السفن. يتغير دورهم قليلاً اعتمادًا على السائل والمعدات المتصلة بالخط.

تعتبر أنظمة المياه مجالًا شائعًا للاستخدام. قد تحتاج المياه العذبة ومياه البحر إلى التحرك بين المضخات والخزانات والمعدات المتعلقة بالحرارة وأجزاء أخرى من السفينة. يمكن أن يساعد صمام الفحص في الحفاظ على الاتجاه المقصود للحركة.

أنظمة التبريد هي تطبيق مهم آخر. قد يحتاج السائل إلى الانتقال عبر المعدات في اتجاه يتم التحكم فيه. يمكن أن يساعد منع التدفق المرتجع في إبقاء سلوك النظام أكثر قابلية للتنبؤ به.

يمكن لأنظمة الصابورة أيضًا استخدام صمامات عدم الرجوع. تحتاج مياه الصابورة إلى التحرك عبر مسارات الأنابيب المخصصة، ويمكن أن يتغير اتجاه التدفق خلال ظروف التشغيل المختلفة.

تقدم أنظمة الآسن والصرف استخدامًا آخر. وقد تحتاج هذه الأنظمة إلى تصريف المياه من داخل الوعاء مع الحد من إمكانية عودة المياه عبر نفس المسار. تحدد مراجع السباكة البحرية أيضًا منافذ الآسن ودوائر المياه العذبة وخطوط الصرف كمناطق مشتركة لصمامات عدم الرجوع.

تتعامل بعض الأنظمة البحرية أيضًا مع الزيت أو الوقود. في هذه التطبيقات، يجب اختيار الصمام وفقًا للسائل والظروف التي سيعمل فيها.

لا يؤدي الصمام نفس الوظيفة الكاملة في كل تطبيق. ويعتمد دورها على ترتيب الأنابيب المحيطة بها.

كيف يدعم اتصال الحافة الصمام؟

يعد اتصال الحافة جزءًا مهمًا من كيفية دمج الصمام في الأنابيب البحرية.

يتم وضع صمام ذو حواف بين توصيلات الأنابيب المطابقة. يتم تأمين المقاطع المتجاورة معًا بحيث يصبح الصمام جزءًا من مسار التدفق المستمر.

يمكن أن يكون هذا الترتيب مفيدًا في البيئات البحرية لأن أنظمة الأنابيب غالبًا ما تحتوي على مكونات متعددة. قد تحتاج المضخات والمرشحات والخزانات والمبادلات الحرارية وصمامات العزل وصمامات الفحص إلى العمل معًا.

يوفر الاتصال ذو الحواف أيضًا لموظفي الصيانة طريقة عملية للوصول إلى الصمام عند الحاجة إلى الفحص أو الاستبدال. يمكن فصل الصمام عن قسم الأنبوب دون قطع الأنبوب نفسه.

يجب أن يظل الاتصال مطابقًا لترتيب الأنابيب المحيطة. يجب فحص اتجاه التدفق قبل التثبيت، لأن صمام عدم الرجوع مصمم للعمل في اتجاه معين.

يتم توفير سهم أو علامة أخرى بشكل شائع على جسم صمام عدم الرجوع لإظهار اتجاه التدفق المقصود. من المهم اتباع هذا المؤشر. إذا تم تركيب الصمام في الاتجاه الخاطئ، فلن يتمكن عنصر الإغلاق الداخلي من أداء وظيفته المقصودة.

يقدم موردو الصمامات البحرية صمامات فحص ذات حواف في العديد من الترتيبات الهيكلية للمياه ومياه البحر والزيت والوقود وغيرها من الخدمات.

ما هي العوامل التي تؤثر على حماية التدفق العكسي؟

تعتمد قدرة صمام فحص الحافة البحرية على التحكم في التدفق العكسي على أكثر من الصمام نفسه. نظام الأنابيب المحيط مهم أيضًا.

يجب أن يكون اتجاه التدفق واضحًا. يجب وضع الصمام بحيث يمكن لآلية إغلاقه الداخلية أن تستجيب بشكل طبيعي للتغيرات في التدفق.

حالة أسطح الختم هي اعتبار آخر. قد تتداخل الأوساخ أو الرواسب أو التآكل أو التلف مع عملية الإغلاق. إذا لم يتمكن عنصر الإغلاق من العودة بشكل صحيح إلى مكانه، فقد يستمر التدفق غير المرغوب فيه.

السائل نفسه مهم أيضا. يمكن لمياه البحر والمياه العذبة والزيت والوقود والسوائل الأخرى أن تخلق ظروف تشغيل مختلفة. ولذلك فإن اختيار الصمام البحري يجب أن يأخذ في الاعتبار وسيلة الخدمة.

يمكن أن يؤثر اتجاه التثبيت أيضًا على بعض تصميمات صمامات الفحص. لا يعمل كل صمام بنفس الطريقة تمامًا عند وضعه في موضع مختلف. ولذلك ينبغي اتباع إرشادات التثبيت الخاصة بالشركة المصنعة للصمام المحدد.

وينبغي أيضا النظر في المعدات المحيطة. قد يكون لصمام الفحص الموجود بالقرب من المضخة دور مختلف عن الصمام المثبت في منفذ الصرف.

الصيانة لا تقل أهمية. قد يبدو صمام عدم الرجوع بسيطًا من الخارج، لكن حركته الداخلية يجب أن تظل حرة بدرجة كافية حتى يتمكن الصمام من الفتح والإغلاق على النحو المنشود.

يمكن أن يساعد الفحص المنتظم في تحديد علامات التآكل أو التلوث أو الالتصاق أو مشاكل الختم قبل أن تتداخل مع نظام الأنابيب.

بالنسبة للتطبيقات البحرية، يعد توافق المواد أحد الاعتبارات الأخرى لأن مياه البحر والبيئات البحرية قد تكون متطلبة. تتوفر منتجات صمامات عدم الرجوع البحرية في مواد مختارة لظروف خدمة مختلفة، بما في ذلك البرونز والمواد الأخرى المقاومة للتآكل.

وبالتالي فإن صمام فحص الحافة البحرية يمنع التدفق العكسي من خلال تسلسل مباشر. حركة السائل إلى الأمام تفتح الصمام. يؤدي التغيير نحو الحركة العكسية إلى عودة عنصر الإغلاق الداخلي نحو مقعده. يُغلق الممر ويمنع السائل من العودة عبر الخط.

يسمح هذا الإجراء التلقائي البسيط للصمام بالعمل كحاجز اتجاهي داخل العديد من أنظمة الأنابيب البحرية، بينما يوفر اتصال الحافة طريقة عملية لدمج هذا الحاجز في شبكة أنابيب أكبر.
